Назначение

Муфта НСК РМ2 172,0…609,6 мм - ремонтная соединительная муфта

Описание

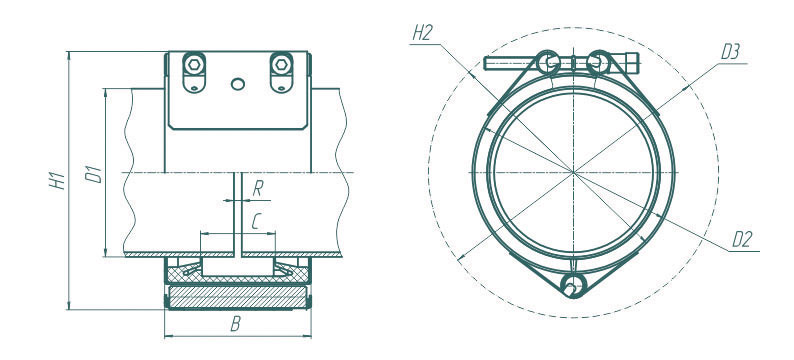

Муфта НСК РМ2 172,0…609,6 мм - ремонтная соединительная муфта

УплотнениеТемпература, 0CСреда
EPDM -40...+110 Все виды водных растворов, канализационные стоки, воздух, твердые вещества, химические продукты
NBR -40...+100 Вода, природный газ, нефть, бензин и другие углеводороды

Цены на ремонтные муфты НСК РМ2

Диаметр
трубы D1,
мм
Допуск
на диаметр,
мм
Давление, МПа B,
мм
C,
мм
H1,
мм
Н2,
мм
D2,
мм
D3,
мм
Зазор R, мм Масса,
кг
Цена, руб
PN PS без
прокладки
с
прокладкой
172 170,0…174,0 - 1,6 138 81 250 234 195 272 5 35 3,6 10 889
177,8 175,8…179,8 0,6 1,6 138 81 256 239 201 277 5 35 3,7 10 889
180 178,0…182,0 0,6 1,6 138 81 259 241 203 278 5 35 3,7 10 889
193,7 191,7…195,7 0,6 1,6 138 81 273 254 217 290 5 35 3,8 10 889
200 198,0…202,0 - 1,6 138 81 280 259 223 295 5 35 3,9 12 513
203 201,0…205,0 0,6 1,6 138 81 283 260 222 297 5 35 3,9 12 513
204 202,0…206,0 - 1,6 138 81 284 263 227 298 5 35 3,9 12 513
206 204,0…208,0 - 1,6 138 81 286 264 229 299 5 35 3,9 12 513
219,1 216,9…221,3 0,6 1,6 138 81 299 277 242 311 5 35 4,1 12 513
244,5 242,0…247,0 0,6 1 138 81 325 302 268 335 5 35 4,3 13 542
250 247,5…252,5 - 1 138 81 331 306 273 339 5 35 4,4 13 542
254 251,5…256,5 - 1 138 81 335 310 277 342 5 35 4,5 13 542
256 253,5…258,5 - 1 138 81 337 312 279 344 5 35 4,6 13 542
267 264,0…270,0 0,6 1 138 81 349 322 290 354 5 35 4,6 13 542
273 270,0…276,0 0,6 1 138 81 355 328 296 359 5 35 4,6 13 542
298,5 295,5…301,5 0,6 1 138 81 381 353 322 384 5 35 4,9 14 462
304 301,0…307,0 - 0,6 138 81 387 358 327 388 5 35 5 14 462
306 303,0…309,0 - 0,6 138 81 389 360 329 390 5 35 5 14 462
323,9 320,9…326,9 0,6 0,6 138 81 407 377 347 406 5 35 5,2 14 462
325 322,0…328,0 0,6 0,6 138 81 408 378 348 407 5 35 5,2 14 462
351 348,0…354,0 0,4 0,6 138 81 433 402 373 430 5 35 5,4 15 940
355,6 352,1…359,1 0,4 0,6 138 81 439 408 379 436 5 35 5,5 15 940
368 364,5…371,5 0,4 0,4 138 81 452 419 391 447 5 35 5,8 15 940
377 373,5…380,5 0,4 0,4 138 81 460 428 400 455 5 35 5,9 15 940
402 398,5…405,5 0,4 0,4 138 81 487 452 425 479 5 35 6 19 114
406,4 402,9…409,9 0,4 0,4 138 81 491 456 429 483 5 35 6 19 114
419 415,5…422,5 0,4 0,4 138 81 504 468 442 493 5 35 6,2 19 114
426 422,5…429,5 0,4 0,4 138 81 511 475 449 500 5 35 6,3 19 114
450 446,5…453,5 0,4 0,4 138 81 535 500 474 525 5 35 6,4 19 404
457,2 453,7…460,7 0,4 0,4 138 81 542 506 480 531 5 35 6,5 19 404
480 476,5…483,5 0,4 0,4 138 81 569 531 503 558 5 35 6,7 19 404
500 496,5…503,5 0,4 0,4 138 81 585 548 523 572 5 35 6,9 19 404
508 504,5…511,5 - 0,4 138 81 593 556 531 580 5 35 7 21 778
530 526,5…533,5 - 0,4 138 81 615 568 533 602 5 35 7,2 22 747
558,8 555,3…562,3 - 0,3 138 81 645 606 582 629 5 35 7,5 24 685
609,6 606,1…613,1 - 0,3 138 81 696 656 633 679 5 35 8 24 685

* Другие диаметры - по запросу.

PN - рабочее давление для муфт морского исполнения (с 4-хкратным запасом прочности).

PS - рабочее давление для муфт общепромышленного назначения (с 1,5-кратным запасом прочности).

Прокладку применять при большом зазоре между трубами, вакууме, наружном сверхдавлении. Прокладка заказывается отдельно. Пример заказа: Прокладка для муфты РМ2 219,1.

Перемычки заземления заказываются отдельно.

При заказе муфты указывать материал уплотнения. Пример заказа: Муфта РМ2 219,1 N.

Установку муфт производить согласно руководству по эксплуатации.
