Водонагреватель косвенного нагрева настенный GT A-inox bc 120
Водонагреватель косвенного нагрева настенный GT A-inox bc 120

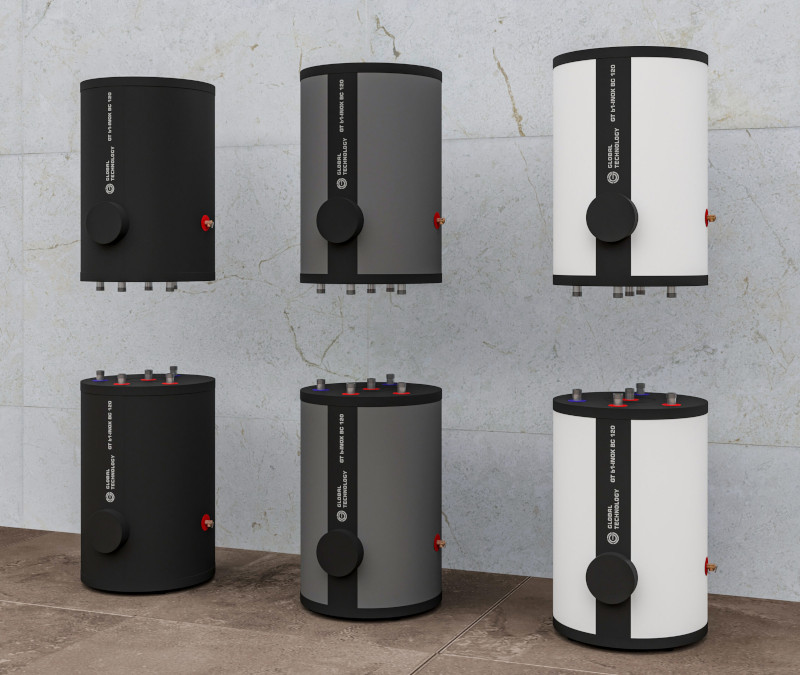

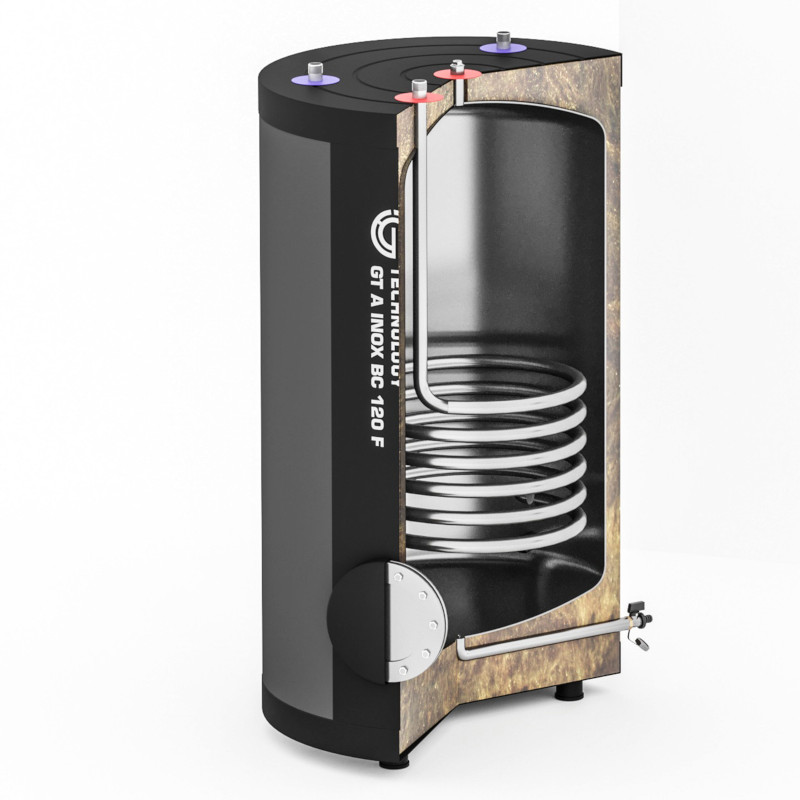

Конструктивно водонагреватель косвенного нагрева представляет из себя резервуар, в котором хранится нагреваемая вода. Сквозь резервуар проходит змеевик – труба, изогнутая в виде цилиндрической спирали. По змеевику циркулирует теплоноситель, нагреваемый внешним (косвенным) источником тепла. Источником тепла может служить котел на любом виде топлива, система центрального отопления, панель солнечного отопления и т. д. Емкостный водонагреватель косвенного нагрева имеет один теплообменник и люк для сервисного обслуживания. Дополнительно возможно установить ТЭН мощностью от 3 до 15 кВт (опция) на место люка для чистки водонагревателя. Резервуар снаружи окрашен теплоизолирующей краской. Теплоизоляция — вспененный полиуретан 50 мм. Основной цвет — серый, по заказу возможен другой.
| Артикул | Наименование | Цена |
| 1261120w | Водонагреватель косвенного нагрева GT A inox bc 120 wall | 200 070 ₽ |
| 1261120f | Водонагреватель косвенного нагрева GT A inox bc 120 floor | 200 070 ₽ |
Технические характеристики
| Наименование | Артикул | Ширина со стороны фланца, мм | Ширина L, мм | Высота, M, мм | Емкость бака, л | Масса в заполненном состоянии, кг | Длительная производительность от мощности тепло генератора* |
|---|---|---|---|---|---|---|---|
| GT A-inox bc 120 wall | 1261120W | 605 | 585 | 943 | 120 | 320 | 590 л/ч при 24 кВт |
| GT A-inox bc 120 floor | 1261120F | 605 | 585 | 943 | 120 | 320 | 590 л/ч при 24 кВт |
| П р и м е ч а н и е – *При температуре греющего теплоносителя на входе в теплообменный аппарат 80°С, | |||||||
| а на выходе 60°С и температурах нагреваемой воды 10°С на выходе в аппарат и 45°С на выходе из него. | |||||||

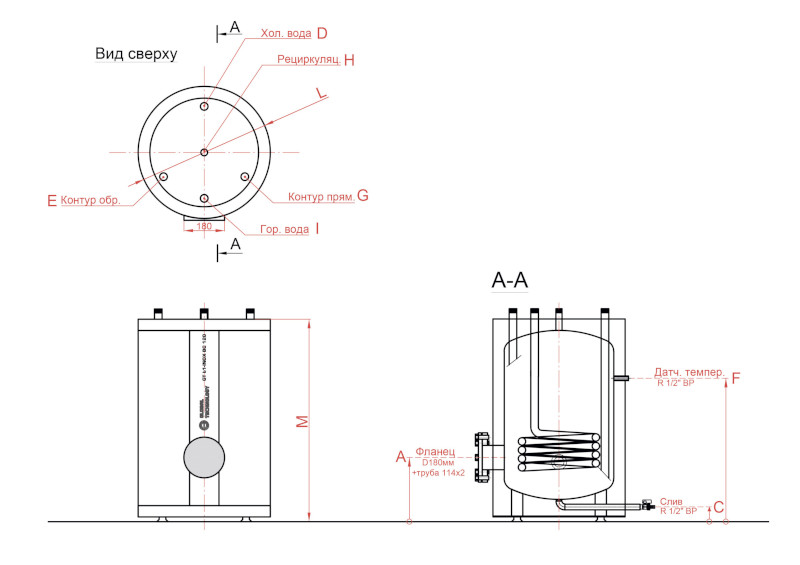

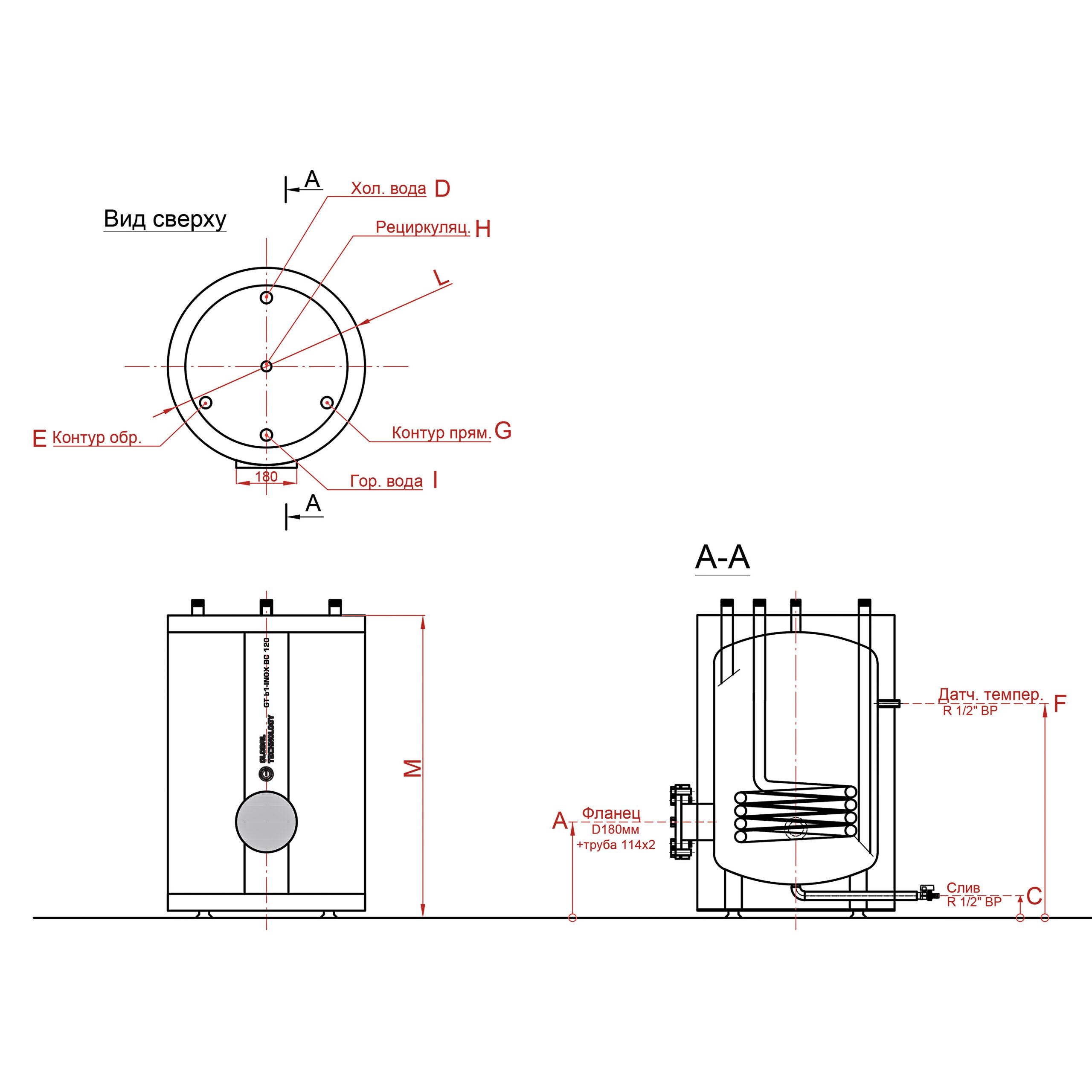

| Подключение | Размер, мм | Присоединение | |
| 120 л | |||
| Фланец | A | 269 | Dn100 |
| Сливной патрубок | C | 45 | G 1/2" |
| Подключение холодной воды | D | – | G 1" |
| Обратная линия системы отопления | E | – | G 1" |
| Датчик температуры бойлера | F | 635 | G 1/2" |
| Подающая линия системы отопления | G | – | G 1" |
| Линия рециркуляции | H | – | G 3/4" |
| Выход горячей воды | I | – | G 1" |
| Предохранительный клапан (7 бар) | K | – | G 3/4" |
| Максимальная рабочая температура водонагревателя / теплообменника, °С | 95/165 | ||
| Рабочее давление водонагревателя / теплообменника, бар | 7/16 | ||
| Мощность теплообменника, кВт | 30 | ||
| Площадь теплообменника, м/м² | 0.57 | ||
| Минимальные теплопотери, Вт/сутки* | 457.76 | ||
| П р и м е ч а н и е – *При температуре греющего теплоносителя на входе в теплообменный аппарат 80°С, а на выходе 60°С и температурах нагреваемой воды 10°С на выходе в аппарат и 45°С на выходе из него. |
